奇麗に見えるのも最後 00:47
0

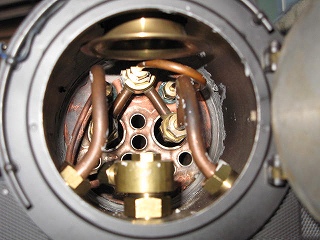

    完成したライブスティームの煙室内部が見えるのも後3日です。
    左右に分かれている銅管がシリンダーに入る主蒸気管。
    真ん中上部から下に2本に分かれているのが過熱管
    (スーパーヒーター)飽和蒸気を加熱蒸気に変えるために付いています。
    取り付け部から右にUターンするように後部に行っている銅管は
    主蒸気弁(加減弁)ハンドルに繋がっています。
    加減弁を開けることによって、過熱管で火に炙られ水分を失った
    ガス状の蒸気が主蒸気管を通ってシリンダーに入り動き出します。
    下に見える丸い部分がブラストノズルとブロアーノズルです。

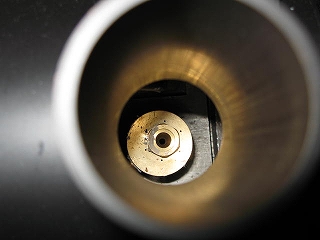

    煙突から覗いたブラストノズル(排気管)とブロアーノズル(通風管)です。
    一度石炭を焚くと、全倹査するとき以外は煤で見えなくなって仕舞います。
